CLASE # 12 TRANSDUCTORES ELECTROQUÍMICOS Y BIOSENSORES

 CLASE # 12

TRANSDUCTORES ELECTROQUÍMICOS Y BIOSENSORES

PRIMERA PARTE

EQUIPO DE GASOMETRÍA CLÍNICA

TRANSDUCTORES PARA LA MEDICIÓN DE GASES ARTERIALES

Hola alumnos, el día de hoy vamos a ver los transductores electroquímicos y los Biosensores, todos estos transductores convierten una señal química en una señal eléctrica medible y  tienen una gran utilidad en el campo de la medicina y sobre todo en los laboratorios de análisis clínicos y en con la miniaturización de la tecnología y gracias a los Biosensores algunos de estos equipos permiten hacer lecturas rápidas junto a la cama de los pacientes.

Los transductores electroquímicos pueden utilizarse por ejemplo para medir cambios en el pH en muestras de sangre, y orina, también pueden medir cambios en la concentración de gases como el O2, el CO2, y también pueden usarse para medir cambios en los analítos de interés dentro de la química de la Sangre, lo que se conoce como analítos y parámetros de cuidados críticos.

Es muy importante el que cuando hay un enfermo grave dentro de un hospital se le practiquen estudios de laboratorio de URGENCIA de cuyos resultados puede depender un buen tratamiento médico para curarlo o salvar su vida, pero en muchos hospitales el trabajo en los laboratorios de análisis clínicos es muy lento y a pesar de dar prioridad a los estudios de laboratorio de URGENCIAS la etapa pre-analítica-post es tan lenta que este tipo de resultados llegan a veces demasiado tarde a los doctores quizás cuando el paciente grave ya ha fallecido.  Por esta razón además de los estudios clásicos de laboratorio Clínico en base a equipos como el GASÓMETRO CLÍNICO, EL FLAMÓMETRO y los equipos de Química Clíncia que utilizaqn distintos tipos de sensores y transductores, también ahora se están creando equipos miniaturizados en base a los biosensores que permiten una lectura rápida de los parámetros  Clínicos junto a la cama del paciente crítico lo que permite una mejor calidad y eficacia de la atención a su salud en el momento crítico que está viviendo.

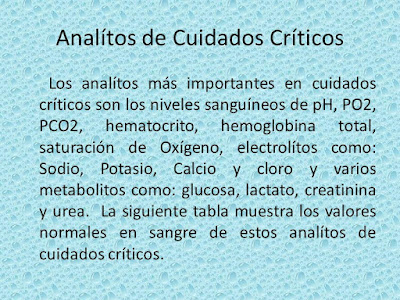

Figura 1: Algunos analítos de cuidados críticos

Figura 2 Rango de valores normales en sangre de los analítos de cuidados críticos.

Video 1: Material didáctico elaborado por M.en C: Lilia Maricela Padrón Morales para describir los distintos tipos de electrodos que utilizan los equipos de Gasometría Clínica

Video 2: Principios fisiológicos de gasometría

Video 3: Calibración de gasómetro GEM 3500 de IL (Instrumentation Laboratories)

Video 4: Calibración de otro modelo de gasómetro

Video 5: QC (Quality Control= Control de Calidad) en gasómetros mediante calibrado con ampolletas de control.

Figura 3: imagen de muestra de un reporte de resultados de un estudio a un paciente realizado por medio de un equipo de gasometría Clínica.

CLASE # 12

ACTIVIDADES Y TAREAS A REALIZAR

EN BIOINSTRUMENTACIÓN I TODAS LAS ACTIVIDADES SON INDIVIDUALES

1. Favor de estudiar, ilustrar, describir  y analizar cuidadosamente la PRUEBA O TEST DE ALLEN y explicar cuál es su uso, utilidad, ventajas y desventajas desde el punto de vista médico y de enfermería.

http://biotech-spain.com/es/articles/la-validez-y-fiabilidad-del-test-de-allen-a-examen/

2. Favor de investigar, describir, presentar e ilustrar ¿Cuáles son los parámetros críticos que se pueden obtener directamente de un Gasómetro Clínico? y poner todas las fórmulas necesarias para calcular los otros parámetros relevantes de una Gasometría Clínica.

3. Favor de consultar libros de fisiología humana y en base a ellos hacer una presentación en power points en formato video *.mp4 en la que se ilustre el tema de  ACIDOSIS, ALCALOSIS, RESPIRATORIA O METABÓLICA, ETIOLOGÍA, SINTOMAS, CAUSAS Y TRATAMIENTOS.

4. Favor de buscar hojas de especificaciones, técnicas, datasheets e imágenes de 3 proveedores distintos de equipos de GASOMETRÍA CLÍNICA y describir los tipos de requerimientos tanto de las MUESTRAS A MEDIR, como los MÉTODOS DE TRANSDUCCIÓN UTILIZADOS Y LA FORMA DE CALIBRACIÓN Y CONTROL DE CALIDAD DE LOS ESTUDIOS.  También es importante el tiempo de respuesta del equipo para lectura y análisis de la muestra y despliegue de resultados, favor de presentar esto en una tabla comparativa de los 3 modelos distintos de gasómetros.

5. En el pasado se utilizaban tanques de gas con cargas certificadas para calibrar los equipos de Gasometría y ahora se utilizan productos y ampolletas con estándares de calibración, favor de describir estos dos tipos distintos de procedimientos de calibración de gasómetros clínicos y explicar también si los equipos deben ser calibrados o recalibrados cada que se trasladen de un lugar geográfico a otro considerando los cambios de altitud que pueden afectar las lecturas de las presiones parciales de los gases en el ser humano (ya que no es lo mismo si respiras aire a nivel del mar que si lo haces en la Cd. de México por ejemplo a más de 2000 mts de altitud sobre el nivel del mar)  Considerando las fórmulas de presión atmosférica según la altura P=densidad*g*h y las de los gases ideales P1V1/T1= P2V2/T2.
