CLASE # 5 TIPOS DE ELECTRODOS PARA MEDIR BIOPOTENCIALES

 CLASE # 5

TIPOS DE ELECTRODOS PARA MEDIR BIOPOTENCIALES

(1a Parte)

    Hola alumnos, el día de hoy nos toca ver un tema bastante interesante que es el de los distintos tipos de electrodos que se utilizan para medir los biopotenciales y su estructura y características generales, y este es un tema bastante interesante pues de la buena calidad del diseño de los electrodos para medir los biopotenciales depende muchísimo la calidad de la señal que se obtendrá en los mismos, les paso la portada de un material didáctico en power point que he diseñado para el curso, lamentablemente no puedo pasar por este medio el material completo porque es muy extenso por lo que sólo pasaré algunas diapositivas del mismo.

  Y debemos recordar otro hecho muy importante además del entender y realizar un buen diseño de los electrodos para medir los biopotenciales es muy importante también el hecho de adaptar una serie de estos electrodos en interfaces adecuadas desde el punto de vista médico para obtener señales biomédicas de utilidad y calidad diagnóstica para los médicos y enfermeras.

   En la UPIBI-IPN se dedica la materia de Bioinstrumentación II para profundizar en los estándares, criterios, estudio y diseño de interfaces adecuadas para la medición de los biopotenciales.

   Este tema es de gran interés para ustedes en esta materia porque para poder obtener la señal de ECG que les solicitan en el laboratorio deben tener buenos electrodos para medirla y tristemente he visto alumnos a los que les fallan sus prácticas debido a la carencia del conocimiento y uso de buenos electrodos para medirla o sensarla.  Es bien sabio el dicho que para poder medir algo es necesario contar con un buen sensor o transductor y si no lo tienen por mucha innovación tecnológica que hagan no van a obtener ninguna señal :D.

Figura 1: Señal de Electrocardiografía.

Figura 2: Esquema general de un equipo de instrumentación Biomédica

Figura 3 : Pasos para el diseño y fabricación de un instrumento biomédico de calidad.

Figura 4: Esquema general de un equipo de instrumentación Biomédica.

Figura 5: Descripción de un sensor desde el punto de vista biomédico.

Figura 6: Existen diferentes métodos de sensado para medir y cuantizar un fenómeno y los transductores bioeléctricos ofrecen a la salida una señal electrica en respuesta a una señal de entrada originada por un ser vivo.

Figura 7: Una pregunta interesante es la diferencia entre los conceptos de SENSOR, TRANSDUCTOR Y ACTUADOR y que tienen que ver con la señal del fenómeno a medir.

(a)

(b)

(c)

(d)

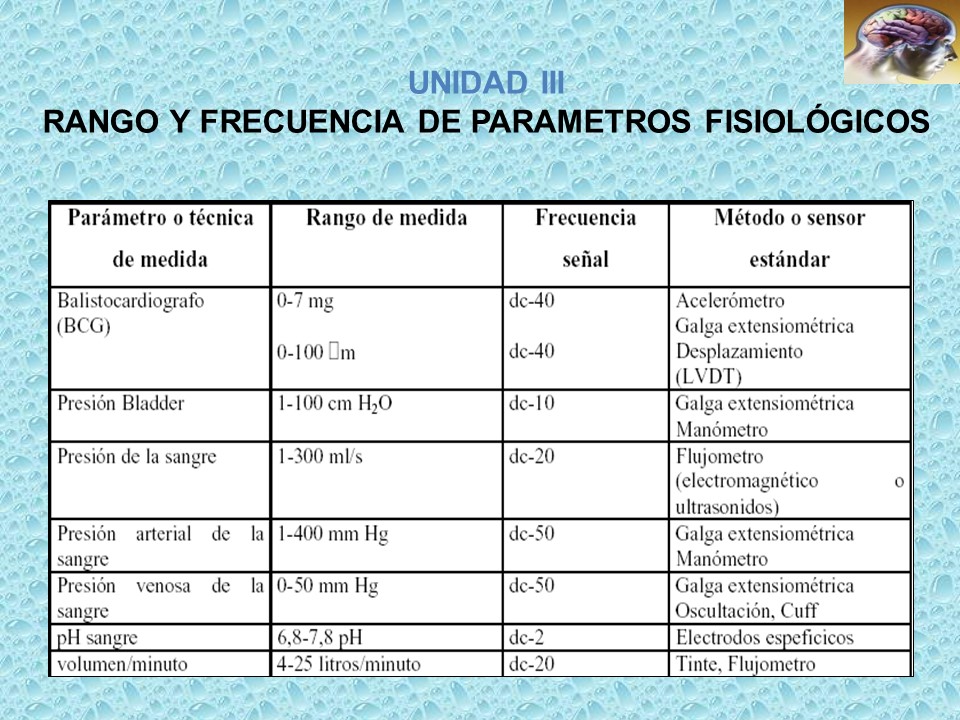

Figuras 8 (a), (b), (c) y (d)  es una traducción al español de la tabla 1.1 de Webster, lo hice por partes y en cuatro diapositivas,  si se fijan en la cuarta columna se ve el método de sensado estándar.  Como les comenté en la clase pasada es mejor que impriman la tabla 1.1 del Webster en la que aparece todo esto en idioma Inglés debido a que es muy importante para los Hispanohablantes el conocer los nombres de los transductores en ese idioma porque así aparecen en los DATASHEETS y especificaciones técnicas de los proveedores.

Figura 9:  Algunas Aplicaciones, características de la señal primaria y transductores requeridos por sistemas Cardiovascular, Nervioso, etc.

Video 1 Descripción general de lo que son los biopotenciales desde el punto de vista de un estudiante de electrónica.

Video 2 Descripción de algunos tipos de electrodos y superficiales y su equivlente eléctrico del electrodo con la piel.

Video 3 : Interfaz de Electro encefalografía IEE, este video me gusta a mi mucho porque precisamente en las clases que he impartido en Bioinstrumentación II en la UPIBI les pido a mis alumnos que diseñen interfaces para medir distintos biopotenciales y me hacen el diseño de la gorrita que lleva puesta el profesor que da esta clase :D, pero a mis alumnos les queda más bonita porque usamos distintos materiales para hacer las gorritas de mejor calidad y utilidad para el diagnóstico.

Video 4: ¿Como hacer un electrocardiograma, lo interesante de este video para ustedes es observar los diferentes tipos de sensores que se utilizan y hacer una descripción de los mismos.

TAREAS Y ACTIVIDADES

CLASE # 5

1. Favor de Explicar, describir e ilustrar las características de los distintos tipos de  electrodos utilizados para medir la señal de ECG (Electrocardiografía).

2. Favor de Explicar, describir e ilustrar las característicasde los distintos tipos de electrodos utilizados para medir la señal EEG (Electroencefalografía).

3. Favor de Explicar, describir e ilustrar las características de los distintos tipos de electrodos utilizados para medir la señal EMG (Electromiografía).

4. Favor de Explicar, describir e ilustrar las características de los distintos tipos de electrodos utilizados para medir la señal de EOG (Electrooculografía).

5. Favor de Explicar, describir e ilustrar las características de los distintos tipos de electrodos utilizados para medir la señal de EGG (Electrogastrografía).
